Описания эстакады(галереи)

Назначение

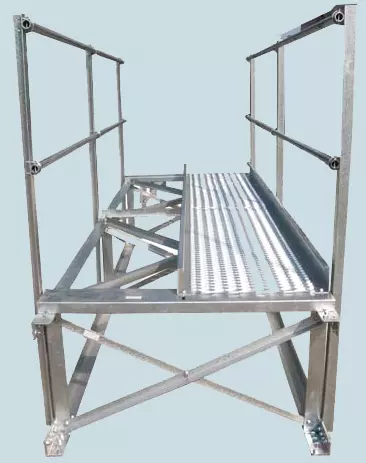

Галерея представляет собой пролетное строение балочного типа для эксплуатации и ремонта транспортеров.

Конструктивное решение и комплектация

Взаимное расположение несущих и ограждающих конструкций определяет компоновку пролетного строения: несущие конструкции по высоте располагаются в пределах технологического габарита.

По типу конструктивного решения пролетное строение галереи принадлежат к группе несущих конструкций пролетных строений из металлических оболочек прямоугольного сечения, совмещающих несущие и ограждающие функции.

Выбор трассы, уклоны(не более 10°)и расстановка опор определяются требованиями технологии и особенностями генплана предприятия Заказчика.

Внутренние размеры пролетного строения галереи по ширине и высоте обеспечивают нормальные и безопасные условия эксплуатации и ремонта транспортеров.

Секции галереи имеют негабаритные для транспортировки размеры, поэтому поставляются на монтаж в виде отдельных элементов. Монтажные стыки выполняются на болтовых соединениях.

Описания опоры

Назначение

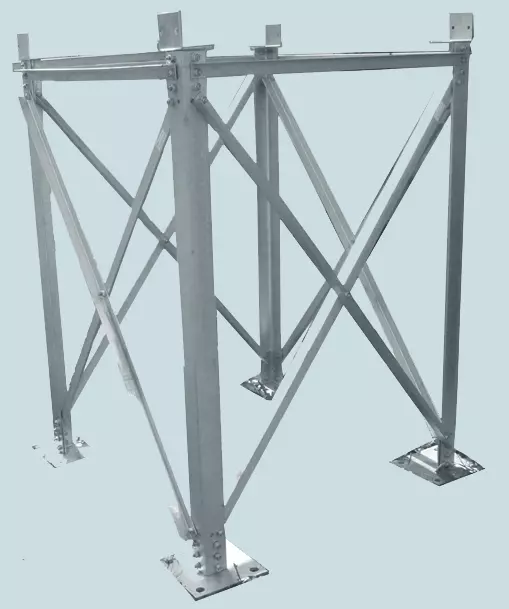

Опоры, на которые устанавливаются пролетные строения галереи, проектируются как пространственные (неподвижные) башенного типа.

Конструктивное решение и комплектация

Ширина опоры в уровне фундамента равна расстоянию между осями галереи.

Пространственные опоры должны обеспечивать устойчивость галереи в продольном направлении и передачу горизонтальных сил на фундаменты.

Выбор трассы, уклоны (не более 10°) и расстановка опор определяются требованиями технологии и особенностями генплана промышленного предприятия.

Максимальная высота опоры не более 45 м.

Опоры галерей имеют, как правило, негабаритные для транспортировки размеры, поэтому поставляются на монтаж в виде отдельных элементов. Монтажные стыки выполняются на болтах.
